Ubuntu 20.04 網路綁定

前言

因為常用到，所以特此紀錄方便日後查詢。

使用 bonding 模組，將多個網路線綁定。

綁定模式

綁定方法總共有 7 種，可根據需求選擇適合的模式。

詳細說明可參考此文件

mode 0 : balance-rr
mode 1 : active-backup
mode 2 : balance-xor
mode 3 : broadcast
mode 4 : 802.3ad
mode 5 : balance-tlb
mode 6 : balance-alb

如果選擇 mode 4 (802.3ad)，交換器也需要設定為 802.3ad 模式。

設定步驟

確認驅動

確認是否有 bonding 模組驅動，理論上新版系統的都已內建，較舊的系統則需安裝驅動。

1	modinfo bonding \| more

如未找到，請安裝套件

1 2	sudo apt-get update sudo apt-get install ifenslave

載入模組

載入 bonding 模組

1	sudo modprobe bonding

確認模組已經加載

1	sudo lsmod \| grep bonding

開機自動加載

將 bonding 模組設定開機自動加載

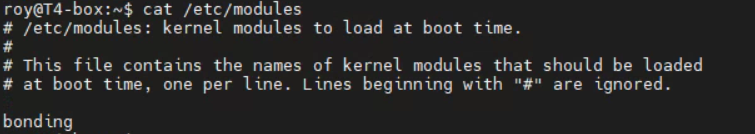

編輯設定檔

1	sudo vim /etc/modules

填入 bonding

查詢網路介面名稱

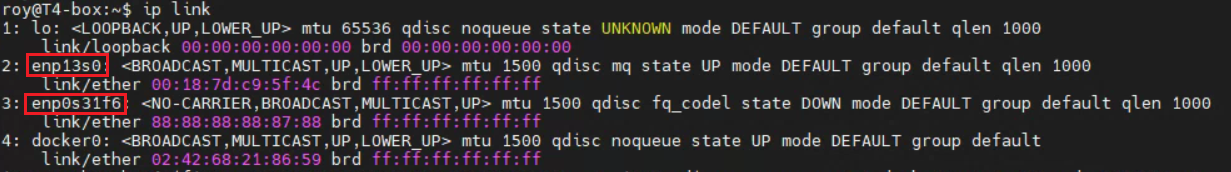

ip link

如下範例，可以看到有兩個網孔，網路介面名稱分別為 enp13s0 , enp0s31f6

編輯網路設定檔

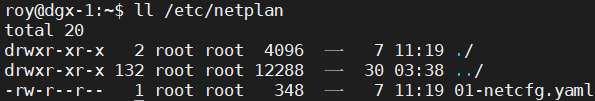

每台系統預設的設定檔檔名未必一樣，可在 /etc/netplan 找到副檔名為 yaml 的設定檔，下圖為例，檔案名稱為 01-netcfg.yaml。

列出設定檔名稱

編輯設定檔

1	sudo vim /etc/netplan/01-netcfg.yaml

填入網路綁定資訊

假設綁定模式為 802.3ad，也稱為 LACP (Link Aggregation Control Protocol)，並選擇將 enp13s0 , enp0s31f6 這兩個網路介面綁定。

固定 IP 設定範例

network:
  version: 2
  renderer: networkd
  ethernets:
    enp13s0:
      dhcp4: false
    enp0s31f6:
      dhcp4: false
  bonds:
    bond4:
      interfaces:
        - enp13s0
        - enp0s31f6
      parameters:
        mode: 802.3ad
        lacp-rate: fast
      addresses:
        - "192.168.0.200/24"
      gateway4: "192.168.0.254"
      nameservers:
        addresses:
          - "8.8.8.8"
          - "1.1.1.1"

DHCP IP 設定範例

network:
  version: 2
  renderer: networkd
  ethernets:
    enp13s0:
      dhcp4: false
    enp0s31f6:
      dhcp4: false
  bonds:
    bond4:
      interfaces:
        - enp13s0
        - enp0s31f6
      parameters:
        mode: 802.3ad
        lacp-rate: fast
      dhcp4: true
